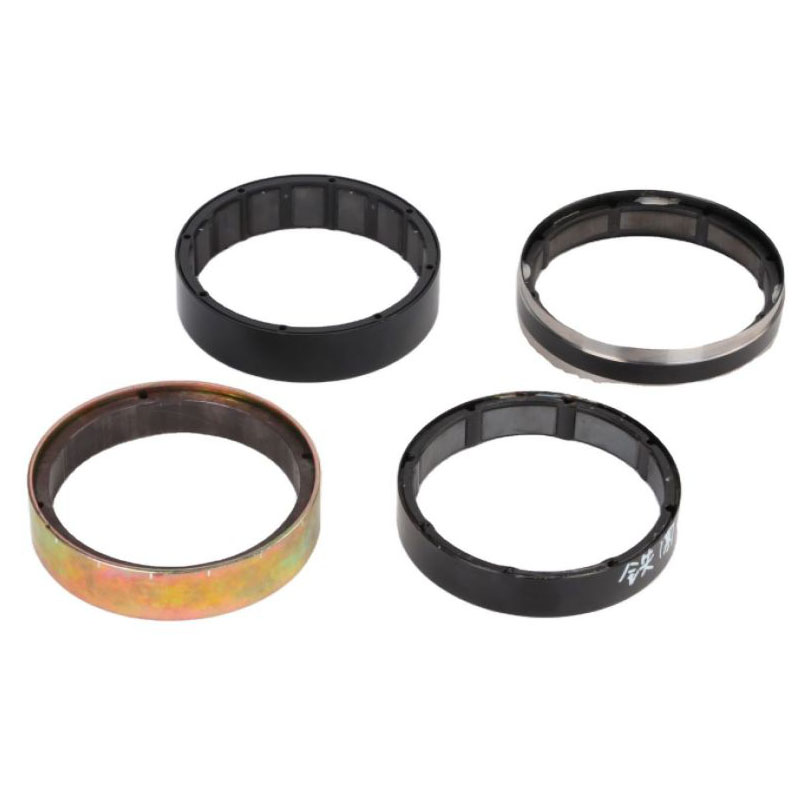

Imanes de anillo magnéticoestán diseñados como imanes permanentes circulares diseñados para ofrecer un flujo magnético estable, una precisión dimensional excepcional y una simetría rotacional optimizada. Estos imanes se utilizan ampliamente en motores, sensores, codificadores, robótica, instrumentos médicos y componentes aeroespaciales donde la eficiencia, la densidad de energía y la durabilidad determinan el rendimiento general.
Los imanes de anillo magnético utilizan una arquitectura toroidal que ofrece una distribución magnética uniforme, lo que permite que estos componentes mantengan campos magnéticos constantes incluso durante la rotación a alta velocidad. Esto conduce a un par de engranaje más bajo, un movimiento más suave y una mayor precisión de la señal en los sistemas de medición.
La siguiente tabla resume los parámetros típicos utilizados por compradores industriales, ingenieros y equipos de adquisiciones al evaluar los imanes de anillo magnético para la integración técnica:
| Parámetro | Descripción |
|---|---|
| Opciones de materiales | NdFeB (Neodimio), SmCo (Samario Cobalto), Ferrita, AlNiCo |
| Rango de grado | N35–N52 (NdFeB), serie SmCo 5/17, ferrita Y30/Y35 |
| Dirección de magnetización | Axial, radial, radial multipolar, segmentada multipolar |
| Temperatura de trabajo | 80°C–350°C dependiendo del grado del material |
| 希土類元素への依存を減らしています。 | Recubrimientos de níquel, epoxi, fosfato o pasivación. |
| Tolerancia dimensional | ±0,03–0,05 mm para aplicaciones industriales de precisión |
| Diámetro interior/exterior | A medida que evoluciona la tecnología de fabricación, los anillos magnéticos se benefician de: |
| Densidad de flujo magnético | Adaptado a los requisitos de torsión, fuerza de retención o detección |
| Resistencia mecánica | Mejorado mediante sinterización, unión o refuerzo de recubrimiento |
Estos parámetros garantizan la compatibilidad con motores de alta velocidad, brazos robóticos, codificadores de precisión y sistemas de control electrónico que requieren una salida magnética altamente estable.
En los sistemas rotativos, los imanes de anillo magnético son cruciales porque ofrecen:
Par de engranaje más bajo, lo que permite un movimiento más suave y un ruido reducido.
Mayor densidad de flujo, mejorando la potencia de salida sin aumentar el tamaño del motor.
Mejor resistencia al calor, evitando la desmagnetización durante operaciones de carga pesada.
Rendimiento estable, asegurando un control preciso de la velocidad y el par.
Estas características permiten que los imanes de anillo magnético superen a los imanes de bloque o de arco tradicionales en sistemas donde la simetría rotacional y la estabilidad energética son clave.
En los discos codificadores, los anillos magnéticos suelen estar magnetizados en configuraciones multipolares, lo que permite:
Información de posición precisapara robótica y automatización.
Detección consistente de campos magnéticosen sensores de efecto Hall y magnetorresistivos.
Claridad de señal mejorada, esencial para imágenes médicas e instrumentos de laboratorio.
La geometría del imán proporciona un campo de referencia continuo, lo que reduce significativamente el error de señal causado por vibración o interferencia externa.
La optimización energética se consigue mediante:
Vías de flujo eficientes
Resistencia mecánica reducida
Alta coercitividad magnética
Estabilidad térmica mejorada
Esto permite a las industrias operar motores y equipos con menor consumo de energía, contribuyendo directamente a los objetivos de sostenibilidad y a la reducción de costos operativos a largo plazo.
Los avances más modernos están impulsando los imanes anulares magnéticos hacia una nueva era de rendimiento:
Grados de neodimio de alta temperaturaestán ampliando su uso en vehículos eléctricos y sistemas aeroespaciales.
Avances de las SmCoestán aumentando la resistencia a la corrosión y a la radiación a largo plazo.
Imanes de ferrita ecológicosestán reduciendo la dependencia de elementos de tierras raras.
Anillos magnéticos unidosestán mejorando la flexibilidad y el diseño complejo de patrones de polos para motores compactos.
Se espera que las mejoras futuras proporcionen una mayor energía magnética y al mismo tiempo reduzcan el consumo de material.
A medida que evoluciona la tecnología de fabricación, los anillos magnéticos se benefician de:
Mecanizado guiado por láser para una tolerancia dimensional mejorada
Equipos de magnetización automatizados para patrones multipolares radiales personalizados
Laminación multisegmento para mejorar el rendimiento electromagnético
Tecnología de recubrimiento avanzada para protección en ambientes extremos
Estas actualizaciones permiten que los sistemas sean más pequeños, más rápidos, más eficientes y más confiables.
Las industrias clave que impulsan el crecimiento incluyen:
Vehículos eléctricosque requieren motores compactos y eficientes de alta velocidad
Robótica y automatización.exigentes anillos magnéticos de codificador precisos
Equipo medicoconfiando en una estabilidad de señal constante
Sistemas de energía renovableEmpleo de imanes permanentes optimizados para turbinas.
Electrónica de consumoIntegrando motores de precisión en miniatura.
Estos parámetros garantizan la compatibilidad con motores de alta velocidad, brazos robóticos, codificadores de precisión y sistemas de control electrónico que requieren una salida magnética altamente estable.
P1: ¿Cómo elegir el material correcto para un imán de anillo magnético?
R1: La selección del material depende de la resistencia a la temperatura requerida, la fuerza magnética, la tolerancia a la corrosión y las condiciones ambientales. NdFeB proporciona la energía magnética más fuerte para motores y sensores, pero necesita una capa protectora en ambientes húmedos. SmCo es ideal para temperaturas extremas y condiciones corrosivas o de vacío. La ferrita es adecuada para proyectos y aparatos sensibles a los costos que no requieren una fuerza magnética elevada.
P2: ¿Cómo determinar el patrón de magnetización para mi aplicación?
R2: La magnetización axial se utiliza para funciones de retención y atracción, mientras que los patrones radiales o multipolares se utilizan para motores, codificadores y sensores rotacionales. La magnetización radial multipolar garantiza campos de rotación suaves y una formación de señal precisa. Los ingenieros suelen definir el número de polos en función de los requisitos de velocidad, par y control del motor.
Los estrictos pasos de inspección garantizan un rendimiento confiable a largo plazo, que incluyen:
Ensayos dimensionales mediante sistemas de metrología automatizados
Verificación de la densidad de flujo
Evaluación de la adherencia del recubrimiento.
Simulación de estabilidad a alta temperatura
Evaluación de estrés mecánico.
Estos pasos son esenciales para garantizar que los imanes mantengan un rendimiento estable durante ciclos de operación prolongados.
Tecnología de imán surdesarrolla imanes de anillo magnético de calidad industrial diseñados con procesos avanzados de sinterización, mecanizado de precisión y magnetización automatizada. Las capacidades de la empresa incluyen magnetización radial multipolar personalizada, desarrollo de materiales de alta temperatura y dimensiones hechas a medida para motores, robótica, sensores y equipos de automatización. Con un fuerte enfoque en la confiabilidad, durabilidad y estabilidad magnética, la marca apoya a industrias globales que buscan soluciones magnéticas de primer nivel para las tecnologías actuales y de próxima generación.
Para consultas sobre proyectos, especificaciones personalizadas o consultas técnicas,contáctanospara explorar selecciones de imanes de anillo magnético de alto rendimiento diseñadas para entornos industriales exigentes.
